剛性防水套管的結構與工作原理
一、結構組成

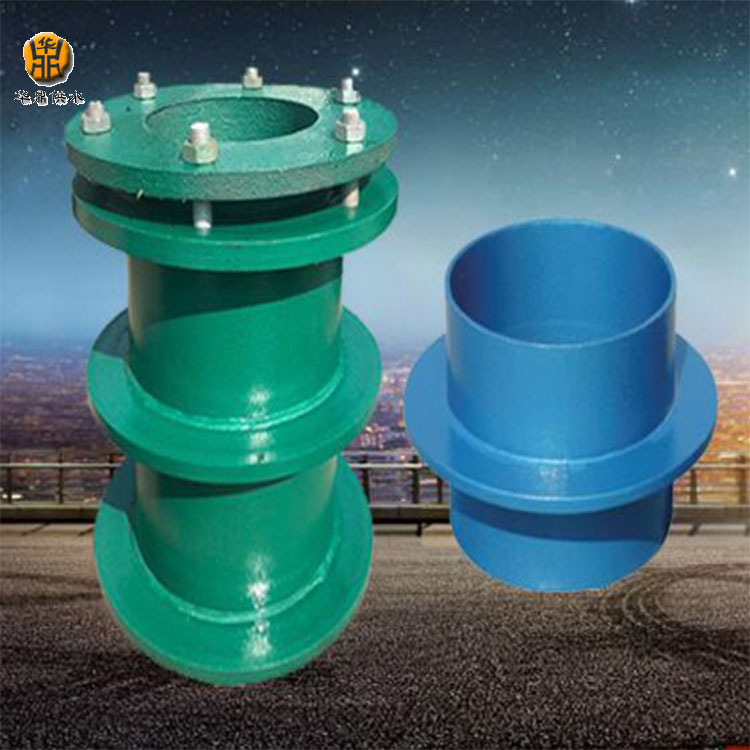

剛性防水套管的核心結構由鋼管、翼環及填充材料構成，部分類型還包含擋圈或短管，具體設計根據應用場景調整：

鋼管主體
作為管道穿墻的通道，通常采用碳鋼、球墨鑄鐵或不銹鋼材質，確保結構強度與耐腐蝕性。
鋼管直徑與管道匹配，長度根據墻體厚度定制，確保穿墻后兩端露出部分便于連接。
翼環（防水環）
結構：鋼板制成的環形結構，焊接或一體成型于鋼管外壁，通常位于鋼管中部或靠近墻體一側。
作用：
增加套管與墻體混凝土的接觸面積，通過機械咬合與混凝土緊密結合，防止套管松動或脫落。
阻擋水分沿套管與墻體間隙滲透，形成一道防水屏障。
擋圈（可選）
位于翼環兩側或迎水面?zhèn)?，用于固定管道位置，防止管道在穿墻過程中偏移或振動。
部分設計（如B型剛性防水套管）采用兩道擋圈，增強對管道的約束力。
填充材料
套管與管道間隙填充油麻、石棉水泥、防水膠泥或密封膏，通過緊密搗實或擠壓形成柔性密封層。
材料選擇依據介質特性（如飲用水需無毒密封膏），確保長期密封性能。
二、工作原理
剛性防水套管通過結構密封與材料填充的協同作用實現防水，核心邏輯分為以下步驟：

預埋固定
施工時將套管預埋于混凝土墻體中，翼環與混凝土通過機械咬合形成整體，消除套管與墻體間的相對位移。
混凝土凝固后，套管成為墻體結構的一部分，承受外部荷載與振動，避免因墻體變形導致套管松動。
管道穿套與定位
管道穿過套管后，通過擋圈或短管固定位置，確保管道軸線與套管中心線重合，減少運行中的偏心應力。
擋圈設計（如B型兩道擋圈）可進一步限制管道徑向位移，適應輕微振動場景。
間隙密封處理
在套管與管道間隙填充密封材料，通過以下機制實現防水：
物理填充：油麻、石棉水泥等材料填充微觀孔隙，阻斷水分滲透路徑。
彈性密封：柔性密封膏或橡膠圈（部分設計）適應管道熱脹冷縮，維持長期密封性。
化學粘結：部分密封材料與鋼管、管道表面形成化學鍵合，增強密封可靠性。
迎水面防護（可選）
在迎水面?zhèn)龋ㄈ缢赝獗冢┩磕?0mm厚無毒密封膏，形成附加防水層，抵御高壓水滲透。
B型套管在迎水面?zhèn)忍畛淙嵝蕴羁p材料，進一步吸收墻體微變形，防止密封層開裂。
三、應用場景與優勢
典型應用場景
靜態環境：地下室、水池、消防水池等無振動或位移需求的場所。
低壓管道：供水、排水、消防等低壓管道系統，介質壓力≤1.6MPa。
非腐蝕性介質：輸送清水、污水等非強腐蝕性介質，若介質具腐蝕性需選用不銹鋼材質。
核心優勢
結構簡單，成本低廉：相比柔性防水套管，省略了橡膠密封圈、壓蓋等復雜部件，制造與安裝成本降低30%-50%。
耐久性強：全金屬結構（除密封材料外）抗老化、耐高溫，使用壽命可達50年以上。
施工便捷：預埋后無需復雜調試，填充材料現場搗實即可，縮短工期20%-30%。
防水可靠性高：通過翼環與混凝土的機械結合、填充材料的物理密封，形成雙重防水屏障，滲漏率低于0.5%。
四、安裝注意事項
墻體要求：套管穿墻處應為混凝土墻，非混凝土墻需局部澆筑混凝土，澆注范圍比翼環直徑大200mm。
垂直度控制：預埋時套管軸線與墻面垂直，偏差≤1°，避免管道穿套時摩擦損傷。
填充密實度：填充材料需分層搗實，每層厚度≤100mm，確保無空隙。
成品保護：套管端口封堵嚴密，防止混凝土澆筑時堵塞；安裝后避免重物撞擊，防止翼環變形。
